為保證測量準確性，需要根據下述管道情況，預留相應的上游段和下游段長度。

安裝要求與計算插入深度：在管道上鉆一個直徑 ≥ 13 mm 的孔，并安裝一個內螺紋規格為 G 1/2”的球閥。S401/S450可以安裝在任何方向：水平、垂直、側面、倒置。

插入深度計算：中心插入為推薦的安裝方式，詳細計算方法如圖所示：

插入深度=x + y

x=OD/2

OD=管道外徑; y=管道頂端到球閥的高度

例如：2”管道到球閥高度 87 mm，y=87mm ;

管道外徑OD=60.3mm，x= OD/2 =30.15 mm

插入深度= x+y=30.15mm+87 mm=117.15mm

對于更大的管徑（大于 200 mm），流量計可以選擇 100 mm 插入深度作為替代安裝方法。

安裝時需確保實際的氣體流向與箭頭方向一致，流量計的對準角度偏差不應大于± 2°。

S401

S450

打開 S450 后蓋，S450 內部引腳分布如下圖所示：

S401在正常安裝與接線后，還需要手機下載app，通過藍牙與流量計連接，修改對應的管道內徑，測量介質才能測量準確的流量。安卓手機可通過網站進行下載，IOS手機可直接在應用商店搜索S4C-FS進行下載。

在使用 S4C-FS App 配置或校準流量計前，需通過掃描流量計側邊的二維碼獲得該流量計的配置權限。

步驟：

1. 啟動 S4C-FS 軟件，在 S4C-FS 主頁上將顯示所有通電并且未與其它手機相連的流量計。對于未掃描過二維碼的流量計，信號圖標為紅色。

2. 在 S4C-FS 操作界面，點擊掃描二維碼按鈕。

3. 掃描流量計頭部側面或是校準證書上的二維碼。二維碼掃描完成后，該傳感器的信號圖標從紅色變?yōu)榫G色，表明該流量計處于可讀寫狀態。一旦應用掃描成功，S4C-FS 應用將始終對該流量計有修改權限。

4.進入設置界面后，點擊流量設置，修改對應的管道內徑與測量介質后，即可讀取當前實時的標況流量。

1. 將調試電腦放在 S450 最佳 5m 范圍內進行調試，點電腦右下角藍牙圖標搜索藍牙設備 ，在 450 通電狀態下藍牙為自動開啟，搜索過程和其他藍牙設備一樣，在藍牙界面搜索到 S450 連接成功進行下一步。

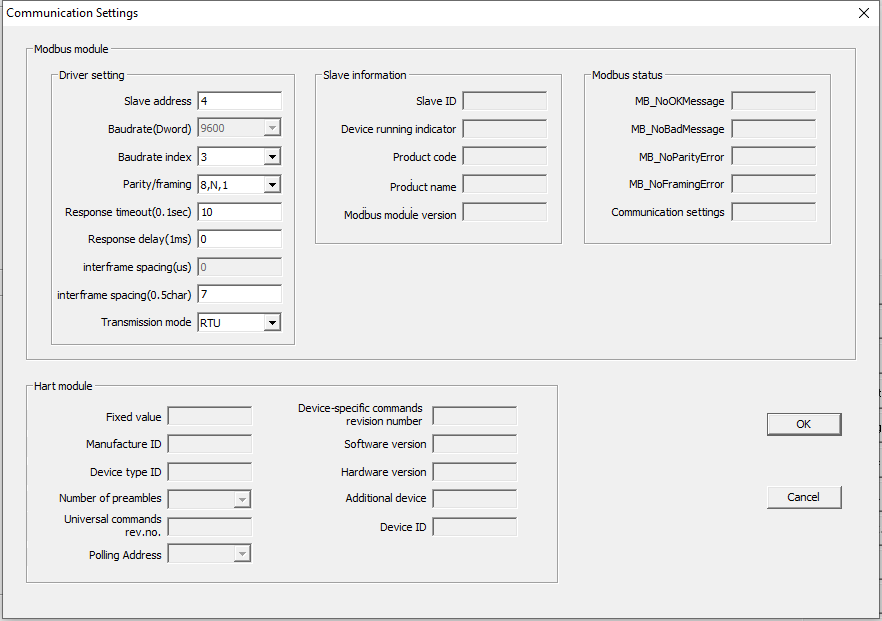

2. 打開 S450 設置軟件，點右下角 properties，選 bluetooth 連接，再點 Search 搜索設備，Bluetooth device 后會顯示 S450 名稱，點 OK。

Modbus接口信息與通訊參數

波特率 :            19200

設備地址 :          設備序列號后兩位

幀/奇偶校驗/停止位 : 8, N, 1

功能碼：            03

寄存器地址
